一文看懂三元锂电池的工作原理

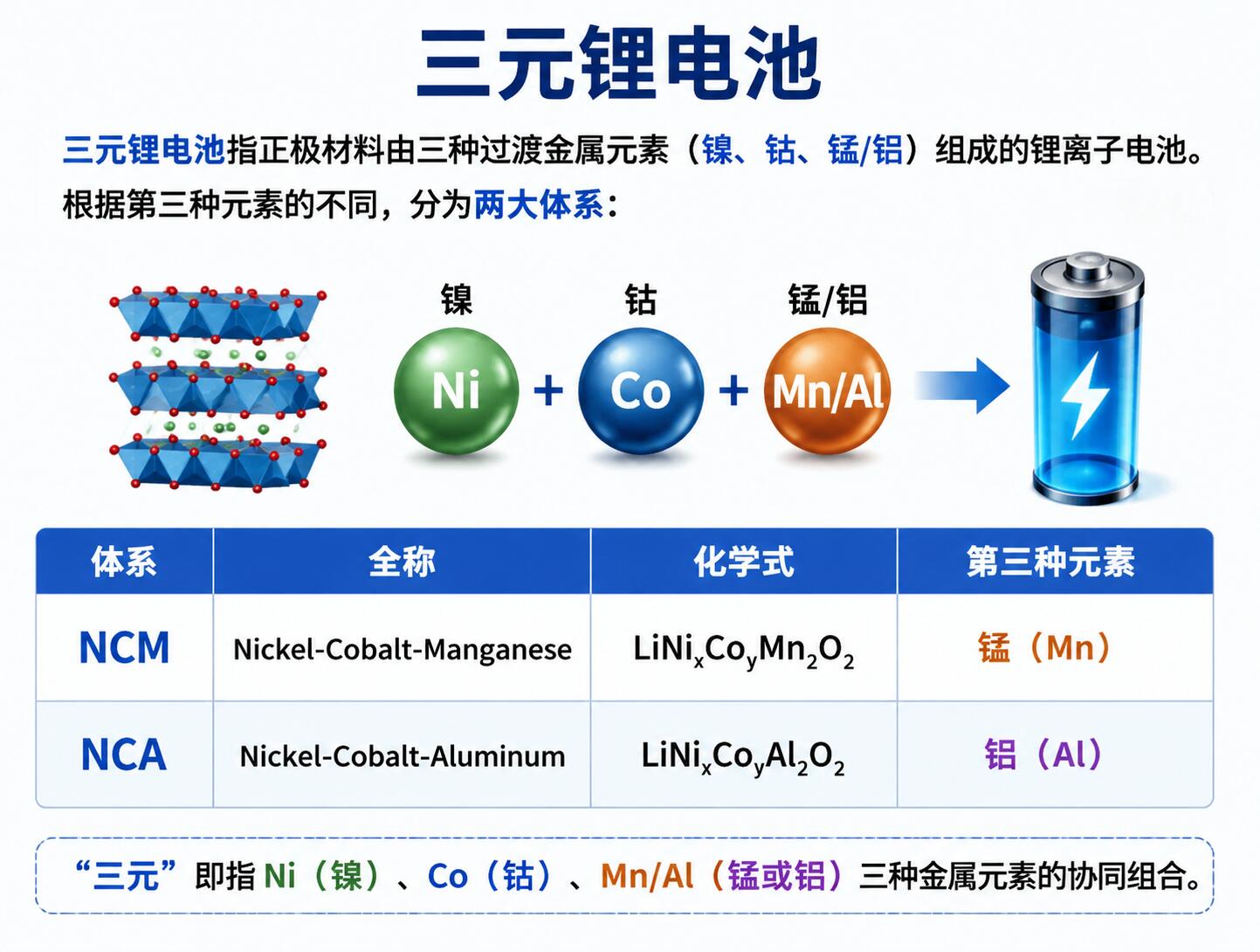

三元锂电池全称三元聚合物锂离子电池，正极材料是镍、钴、锰(NCM) 或镍、钴、铝(NCA) 三种金属元素的氧化物，负极一般是石墨，属于锂离子嵌入脱出的摇椅式电池。

核心一句话：充电时锂离子从正极脱出来，跑到负极石墨里 “藏起来”;放电时锂离子从负极跑回正极，电子在外电路流动形成电流。

一、内部基础结构

一块电芯主要由这几部分组成：

正极(三元材料 NCM/NCA)：锂的 “仓库”，充电时释放锂离子;镍负责提升容量，钴稳定结构、提高导电性，锰 / 铝保障安全性。

负极(石墨)：像多层蜂窝，用来储存锂离子，锂嵌入石墨层间隙。

隔膜：多孔高分子薄膜，隔开正负极，防止正负极直接短路，只允许锂离子穿过，电子不能穿过隔膜。

电解液：锂盐溶解在有机溶剂里，是锂离子迁移的 “通道”。

集流体：铝箔(正极)、铜箔(负极)，收集电子，引出电流。

二、充电过程(储能，电能→化学能)

外接电源给电池加压：

正极三元材料中的锂原子失去电子，变成锂离子 Li⁺;

锂离子穿过电解液、隔膜，迁移到负极石墨层，嵌入石墨晶格储存;

电子不能穿过隔膜，只能通过外部导线跑到负极，和锂离子配对;

随着充电进行，负极锂越来越多;充满时大部分锂都转移到负极。

化学反应简化表达式： 正极：LiNiCoMnO₂ → Li₁₋ₓNiCoMnO₂ + xLi⁺ + xe⁻ 负极：6C + xLi⁺ + xe⁻ → LiₓC₆

三、放电过程(对外供电，化学能→电能)

接上负载(电动车电机)，自发发生反应：

负极石墨里储存的锂脱嵌，变成锂离子;

锂离子再次穿过隔膜、电解液，回到正极三元材料;

电子走外部电路，从负极流向正极，形成持续电流，驱动电机;

锂回到正极，完成一次循环。

重点：流动做功的是锂离子(在电解液里)，电子走外部电线;锂元素不会凭空消失，只是来回在两极之间迁移，所以叫摇椅电池。

四、三元锂的核心特点(由原理决定)

✅ 优势

能量密度高：镍含量越高，能容纳的锂越多，同样重量电池续航更长，适合新能源乘用车;

低温性能优于磷酸铁锂，冬天容量衰减相对小;

压实密度高，电芯体积更小。

短板(材料本身特性)

热稳定性较差：高温下三元材料晶格容易崩塌，释放氧气，电解液可燃，一旦热失控更容易起火;

钴金属稀缺，成本更高;

循环寿命弱于磷酸铁锂。

五、BMS 管理系统，必不可少

电芯本身不能裸用。BMS 电池管理系统实时监控：电压、电流、温度。

防止过充：充满后停止充电，避免正极过度脱锂导致结构崩塌;

防止过放：电量过低断电，保护负极不被破坏;

均衡每节电芯电压，避免单串电芯提前损坏;

高温时触发保护，抑制热失控风险。

六、通俗比喻

把锂离子想象成小球：

充电：电源发力，把小球从正极仓库搬到负极石墨 “储物柜” 存起来;

放电：小球从储物柜跑回正极仓库，小球对应的电子在外电路跑动，输出电能;隔膜就是中间的过滤网，只允许小球通过，不让两极直接接触短路。

七、常见误区澄清

❌ 不是锂金属电池：三元锂是锂离子电池，内部没有金属锂单质，是离子形态来回迁移;

❌ 锂离子不会 “消耗完”：理想状态下锂只是来回搬运，衰减来自材料老化、副反应;

❌ 不是电子在电解液里跑：电子走外部电线，锂离子才在电解液迁移。
