交流慢充型技术路线对比，哪种更优？

交流慢充(OBC)技术路线对比

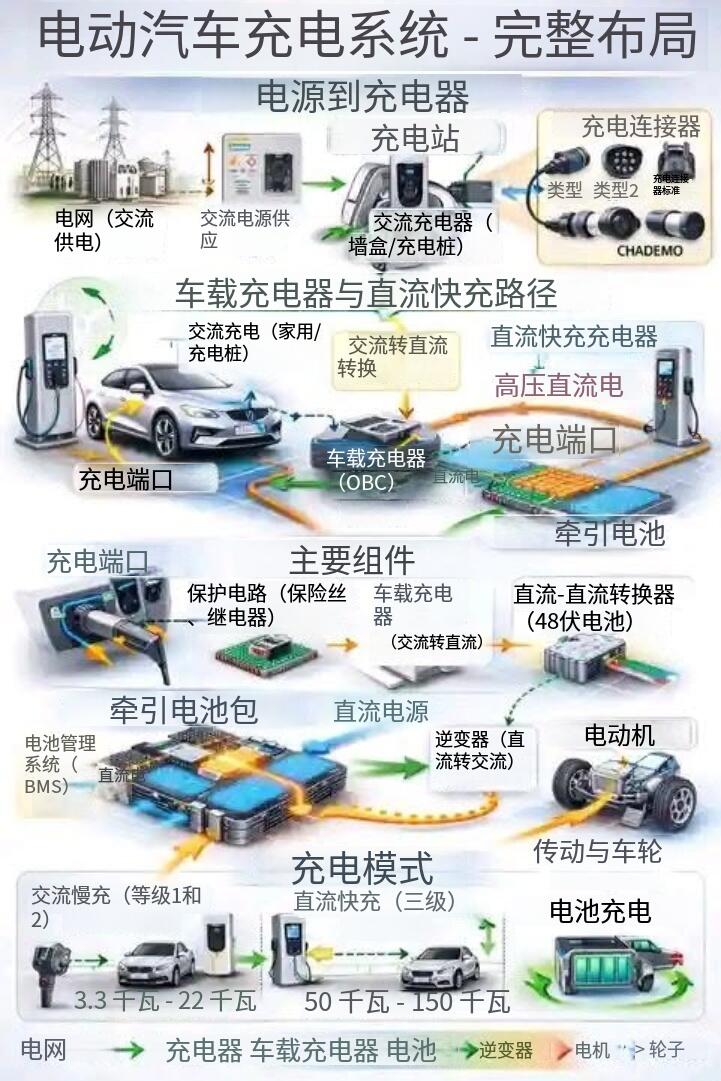

交流慢充的核心差异集中在三个维度：功率半导体路线、功率拓扑结构、系统集成形态，不存在绝对最优方案，是成本、体积、效率、双向 V2G、可靠性之间取舍。交流桩本身仅做配电与保护，AC 转 DC 变换全部由车载 OBC 完成，所以路线之争本质就是车载充电机方案选型。

一、功率器件路线：硅 MOS、SiC、GaN

硅基 MOS 是传统成熟路线，长期是 6.6kW/7.2kW 单相 OBC 主力。电路设计、驱动、EMC 方案沉淀充分，器件供货稳定、单价低，对整车 BOM 压力小。缺点是开关频率做不高，电感、变压器体积偏大，整机功率密度偏低，峰值效率区间窄，高温工况损耗明显。适合平价入门车型、对 V2G 没有要求、控制成本优先的项目。

碳化硅 SiC 方案耐压高、高温特性更好，更适合 800V 高压平台，高压侧母线变换损耗优势突出。但 SiC 器件成本偏高，在 7kW 这个低功率区间，性能红利释放不充分，硬开关场景下优势有限，多数情况不会单独拿来做单相小功率 OBC，更多搭配主驱逆变器共用 SiC 器件，整车平台化复用。

氮化镓 GaN 是当前交流慢充升级主线，适合 6.6kW、11kW 单相 / 三相 OBC。GaN 零反向恢复电荷，支持无桥图腾柱 PFC 高频工作，开关频率拉到百 kHz 级别，磁性元件可以小型化、平面化，整机体积、重量明显压缩，功率密度提升，峰值效率可以做到 97.5% 以上。短板是器件稳定性、驱动和 EMC 设计门槛更高，早期良率与供货波动更大;它在亚 50kW 功率段性价比优于 SiC，也是 V2G 双向 OBC 的优选器件。

从器件分工看，硅适合低价走量;SiC 适配 800V 平台、和主驱统一物料;GaN 是中高端车型、轻量化、双向 V2G 场景的优选。

二、拓扑路线：传统两级、无桥 PFC 两级、单级隔离拓扑

传统两级拓扑，前端二极管桥式整流 + Boost PFC，后级 LLC 谐振隔离变换。结构最简单，控制成熟，故障隔离清晰，维修方便，谐波控制稳定，对电网浪涌耐受强。缺点是整流桥持续导通带来固定损耗，整机效率上限不高，元件数量多。目前大量入门车型仍在使用。

无桥图腾柱 PFC+LLC 两级，是现在主流升级路线，去掉输入二极管整流桥，用 GaN 搭建图腾柱结构，减少导通损耗，功率因数、THD 指标更好，效率提升。控制复杂度上升，对采样、同步、反向电流抑制要求高，EMC 设计难度增加。绝大多数 11kW、支持 V2G 的 OBC 都采用这条路线，平衡效率与可控性。

单级隔离拓扑，把 PFC、隔离、调压合并为单级变换，省去中间高压母线大电容，元件更少、BOM 更低，天然适合双向 V2G。优势是结构精简、体积更小;短板是控制难度显著抬高，电压应力、环流问题难处理，输出稳压范围窄，电池电压宽范围适配能力弱，量产落地项目偏少，属于前沿探索路线。

两级拓扑可靠性最优、落地最稳;无桥两级是现阶段商业化最优解;单级拓扑长期降本潜力大，但还需要更长周期验证。

三、系统集成形态：分体 OBC、二合一 OBC(OBC+DC-DC)、多合一集成电源、电机复用集成 OBC

分体独立 OBC，OBC 单独壳体，和低压 DC-DC 相互独立。故障互不影响，维修更换简单，开发周期短，适配老平台改造。缺点是占用机舱空间，高压线束多，整机总重量更大，现在新平台越来越少采用。

二合一集成方案，OBC 与低压 DC-DC 封装在同一个功率单元，共用散热、EMI、控制板，是当前主流方案。减少壳体、连接器、线束，节约机舱空间，BOM 优化，成本更优。风险是单一部件故障会同时影响充电和低压供电，散热耦合，热管理设计要求更高。

多合一方案，在二合一基础上，融合高压配电、预充回路，进一步集成化，是整车域控化趋势。极致节省空间，但耦合度极高，故障影响面大，标定、测试、售后维修成本上升，多用于高端纯电平台。

电机复用集成 OBC，利用驱动逆变器、电机绕组充当 OBC 的 PFC 与变换电感，不增加独立 OBC 硬件，硬件成本最低，重量最优，天然支持大功率三相交流充电、V2G。局限非常明显：充电时电机绕组带电，需要严格的隔离、安全联锁;标定复杂，充电和驱动模式互相约束，噪声、振动控制难度大，故障风险耦合高，渗透率不高，属于远期路线。

四、另外一条划分维度：单向 OBC vs 双向 V2G OBC

单向 OBC 只支持电网给电池充电，电路简单、器件少、成本最低，是存量绝大多数车型的方案，满足家用慢充基础需求，不支持车向外放电。

双向 V2G OBC 可以实现车到电网、车到负载放电，对拓扑、器件、电网同步、保护策略要求更高，必须搭配无桥 PFC、GaN 这类方案。适合有电网调峰、家庭备电、户外放电需求的车型，但是整车、电网侧配套、认证成本都会抬升，短期不是刚需。

五、选型结论，什么场景选哪种更优

家用代步、平价车型，优先硅基、两级有桥 PFC、二合一单向 OBC。成熟稳定、成本可控，故障率低，足够满足夜间慢充。中高端车型、11kW 三相交流慢充、有 V2L/V2G 需求，优先GaN + 无桥图腾柱 PFC 二合一 OBC，是当下综合最优的商业化路线，兼顾效率、体积、双向能力。 800V 高压平台，整车主驱已经统一采用 SiC，可选择SiC 方案 OBC，实现物料平台化共用。追求极致轻量化、长期成本目标，且愿意承担更高研发与验证成本，才会考虑单级拓扑或者电机复用集成 OBC，现阶段不适合大规模普及。

六、行业演进方向

短期，GaN 无桥图腾柱二合一 OBC 持续渗透，逐步替代硅基方案，11kW 三相交流慢充成为中高端车型标配，V2G 功能作为可选配置。中期，单级拓扑持续打磨，控制算法成熟后逐步放量，进一步压缩 BOM。长期，电机复用集成充电方案随整车域控化推进慢慢落地，把独立 OBC 硬件逐步弱化，整车动力域统一完成交流充电变换。

一句话总结：没有万能最优路线。GaN 无桥两级二合一，是当前商用落地综合最优的方案;硅基两级单向方案是性价比最优的走量方案;单级、电机复用集成属于远期技术方向，可靠性与安全约束更高。
