交流慢充式技术路线对比,哪种更优?
交流慢充式技术路线对比,哪种更优
主线:交流慢充的核心差异不在桩,而在车载 OBC(车载充电机)架构路线,主流分四类:单向独立 OBC、双向独立 OBC、电驱集成式 OBC、宽禁带 SiC/GaN 高密度 OBC;不存在绝对最优,要按家用、营运、车网互动、成本目标选型。

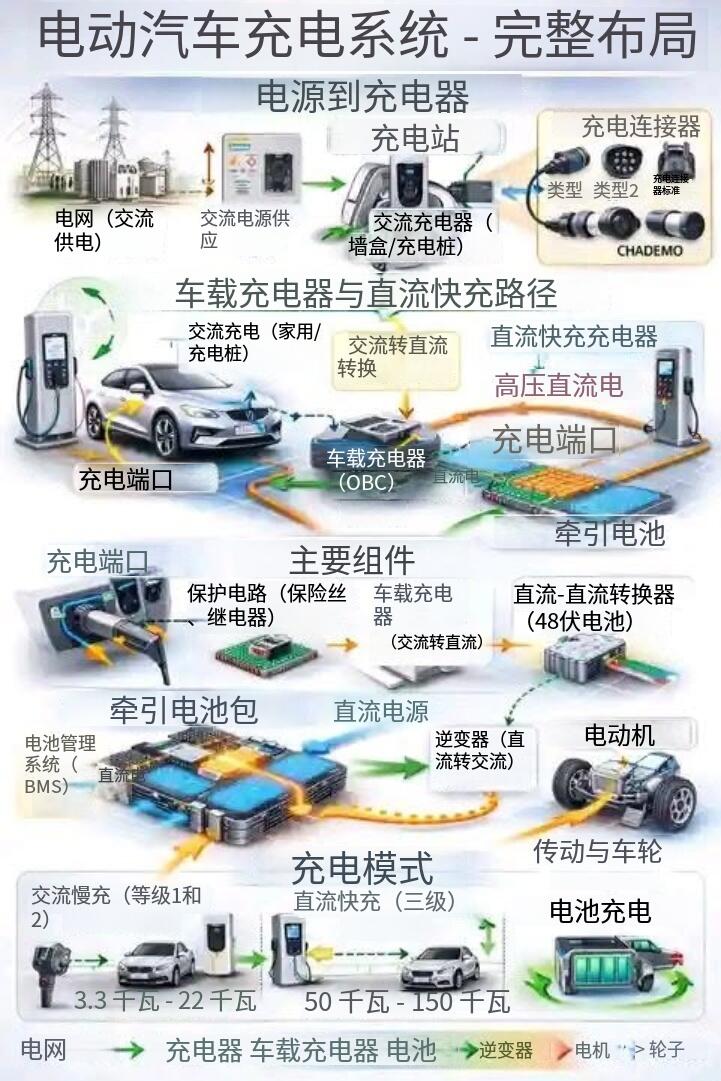

底层原理统一:交流桩只做配电、保护、握手,AC 转 DC 的变换全部由车内 OBC 完成。
一、四条主流路线核心拆解
路线 1:单向独立 OBC(行业基础主流)
拓扑为经典有桥 Boost PFC 搭配隔离 DC-DC,能量只能从电网流向电池,不具备反向放电能力,常见功率 3.3kW、6.6kW、7kW。
优势是控制逻辑简单、方案成熟稳定,电磁兼容表现好,故障概率低;整体成本最低,配套器件少,BMS 适配简单,后期维修排查很方便,有序充电、峰谷定时、功率调节这些基础功能都可以落地。
短板是无法支持 V2L 外放电以及 V2G 车网互动,功率密度一般,传统硅方案整机体积偏大,转换效率区间大多在 94%~95.5%。
适合普通家用代步车,用户预算有限、仅有固定车位,只计划夜间谷电慢充,没有对外放电需求。
路线 2:双向独立 OBC,以图腾柱无桥 PFC 为当前主流
采用双向拓扑,能量支持双向流动,既能电网给车充电,也能车辆向外放电,主流功率 7kW。
优势是一套硬件同时承载家用慢充、露营外放电、电网调峰 V2G 能力,功率因数高、谐波控制优秀,电压适配范围宽;同时 OBC 独立于电机驱动单元,充电放电和行车驱动相互隔离,不会互相干扰。
短板是器件数量更多,控制算法复杂,硬件成本相比单向方案上浮 15%~30%;想要实现 V2G 还需要配套双向交流桩和对应的电网平台,现阶段大部分小区电网并不满足并网条件;双向拓扑对保护逻辑、孤岛检测、绝缘监测的设计要求更高。
适合有露营外放电需求、车型定位偏向储能,或是所在区域已经落地 V2G 试点、营运车队。
路线 3:电驱集成式 OBC,也就是电机复用拓扑
复用驱动逆变器和电机绕组充当 PFC 电感,额外增加的功率器件很少,分时复用硬件:车辆行驶时作为驱动系统,停车时承担交流慢充工作。
优势是可以极大节省底盘空间、降低重量,BOM 成本具备优势,部分方案可以支持 7kW 到 22kW 的三相大功率交流慢充。
短板是充电阶段电机绕组会带电,充电产生的热量会和电机热管理耦合在一起,长期来看会对电机寿命带来影响;软硬件深度耦合,故障容易连锁传导,标定工作量大、难度高;市面上大部分集成方案不支持 V2G,少数仅能实现基础 V2L;售后诊断非常麻烦,充电故障和驱动故障容易混淆。
适合高端自研平台,需要搭载三相 11kW、22kW 大功率慢充,对整车轻量化指标要求严苛;不适合走量平价家用车型。
路线 4:宽禁带 SiC/GaN 高密度 OBC,单向、双向版本都可以实现
将传统硅 MOS 管替换为 SiC 或者 GaN 器件,配合图腾柱、无桥 PFC 拓扑,实现高频化设计。
优势是转换效率可以做到 96%~97.5%,充电过程发热明显减少,在夏季高温、低温环境下损耗优势更突出;更高的开关频率,让电感电容等无源器件体积缩小,整机功率密度大幅提升;双向版本同样可以支持 V2L、V2G,温升控制能力更强。
短板是宽禁带器件、配套驱动和防护方案成本偏高;高频工作会带来新的 EMC 难题,对 PCB 布局、屏蔽结构设计要求严格。
适合 800V 高压平台、高端车型,看重充电发热控制、希望减缓电池长期衰减的用户。
二、场景化结论:哪种更优?
普通家用、固定车位,只做夜间谷电充电,没有露营、对外送电需求,单向独立硅基 OBC 就是最优选择。足够使用、稳定性强、成本友好,长期故障率最低,是平价家用车的高性价比方案。
经常露营,需要车辆外放电,或是当地已经落地 V2G 相关试点政策,优先选择双向独立图腾柱 OBC。独立架构风险隔离,充放电互不影响,也是目前量产成熟度最高的双向方案;需要留意,V2G 的收益高度依赖当地电网政策,不要为短期很难用上的 V2G 盲目增加预算。
800V 高压平台的高端车型,比较在意充电发热、电池长期衰减控制,优先选择 SiC 高密度 OBC,预算充足可以直接选双向版本,兼顾高效率和外放电能力。
自研高端平台,规划三相 11kW、22kW 大功率慢充,整车减重诉求很强,才考虑电驱集成 OBC;同时要接受标定周期更长、后期维修成本更高这个代价,不适合大众化平价车型。
三、行业容易踩的误区
误区一:双向方案一定比单向方案更先进。
事实是 V2G 商业化还处在试点阶段,绝大多数车主在车辆全生命周期里很难用到反向送电,为低频功能持续承担硬件溢价和更高故障风险,并不划算。
误区二:集成式 OBC 代表更先进的技术。
事实是集成的核心价值是复用硬件、节省空间和 BOM 成本,属于结构取舍,并不是性能升级;热耦合、故障连锁这些固有痛点,也是很多大厂谨慎量产落地的核心原因。
误区三:SiC 方案可以无脑选择。
事实是 7kW 级别慢充本身功耗不高,SiC 带来的效率提升,收益绝对值有限;SiC 的价值,在大功率快充场景才会更加突出。
一句话总结
交流慢充路线不存在通用最优解:平价家用优先单向独立硅 OBC;有外放电、车网互动需求选双向独立图腾柱;800V 高端平台追求低发热选 SiC 高密度方案;大功率三相、强轻量化需求,再考虑电驱集成路线。
